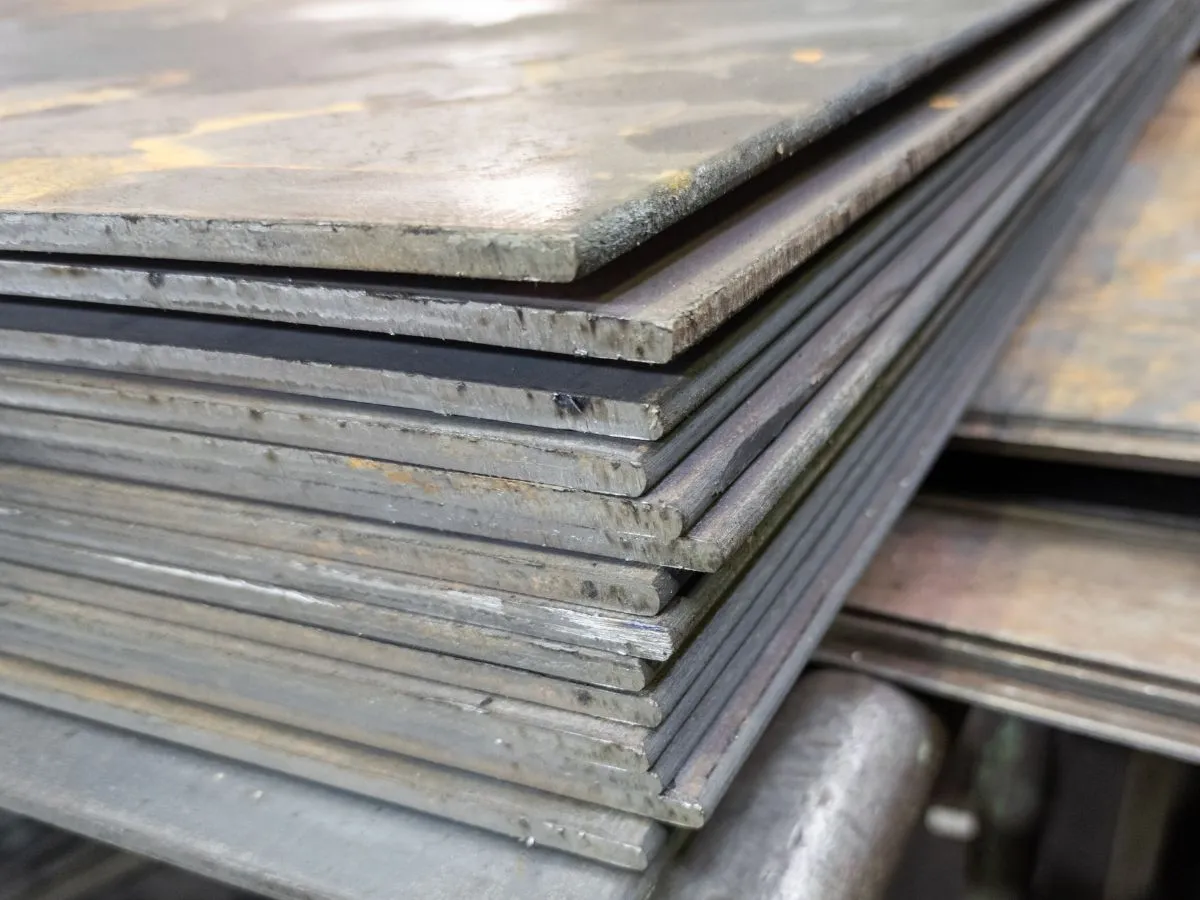

Chapa ASTM A516 Gr 70 para vasos de pressão
Aço carbono para vasos de pressão soldados, equipamentos de processo e aplicações que exigem propriedades mecânicas controladas.
O ASTM A516 Gr 70 pertence a uma família de chapas desenvolvida principalmente para equipamentos sujeitos à pressão em serviços de temperatura moderada e baixa.
A especificação estabelece requisitos de composição, resistência mecânica, fabricação e condição de fornecimento que precisam ser considerados na seleção e compra da chapa.
- Chapa grossa
- Grade 70
- Vasos de pressão
Solicite cotação do ASTM A516 Gr 70
Informe espessura, medidas, quantidade e requisitos técnicos do material.
O que é o aço ASTM A516 Gr 70?
ASTM A516/A516M é uma especificação para chapas de aço carbono destinadas principalmente à fabricação de vasos de pressão soldados em aplicações nas quais uma melhor tenacidade ao entalhe é importante.
A norma estabelece quatro graus com diferentes níveis de resistência: 55, 60, 65 e 70.
O ASTM A516 Gr 70 apresenta resistência à tração especificada entre 485 e 620 MPa e limite de escoamento mínimo de 260 MPa.
O aço também deve ser acalmado e atender aos requisitos relacionados ao tamanho de grão austenítico fino previstos pela especificação.
O que significa “Gr 70”?
O número está relacionado ao limite inferior da faixa de resistência à tração expresso em ksi.
O Grade 70 possui resistência mínima à tração de aproximadamente 70 ksi, equivalente a 485 MPa.
Portanto, o número 70 não representa o limite de escoamento do aço.
ASTM A516 possui outros graus além do Gr 70?
Sim. A família ASTM A516 possui quatro graus, identificados principalmente por diferentes níveis de resistência mecânica.
| Grau | Designação SI | Resistência à tração | Escoamento mínimo |
|---|---|---|---|
| Grade 55 | Grade 380 | 380–515 MPa | 205 MPa |
| Grade 60 | Grade 415 | 415–550 MPa | 220 MPa |
| Grade 65 | Grade 450 | 450–585 MPa | 240 MPa |
| Grade 70 | Grade 485 | 485–620 MPa | 260 MPa |
Propriedades mecânicas do ASTM A516 Gr 70
O Grade 70 possui requisitos específicos de resistência à tração, escoamento e alongamento.
Resistência à tração
Limite de escoamento
escoamento especificado
para o material.
Alongamento em 200 mm
Alongamento em 50 mm
Composição química do ASTM A516 Gr 70
A composição química do Grade 70 é controlada para atender às exigências de fabricação e desempenho previstas pela especificação.
Um ponto importante é que o teor máximo de carbono permitido varia conforme a espessura da chapa.
Já elementos como manganês, fósforo, enxofre e silício possuem limites definidos pela especificação.
| Elemento ou condição | Requisito |
|---|---|
| Carbono até 12,5 mm | máx. 0,27% |
| Carbono acima de 12,5 até 50 mm | máx. 0,28% |
| Carbono acima de 50 até 100 mm | máx. 0,30% |
| Carbono acima de 100 mm | máx. 0,31% |
| Manganês | 0,85–1,20% |
| Fósforo | máx. 0,025% |
| Enxofre | máx. 0,025% |
| Silício | 0,15–0,40% |
Para que serve a chapa ASTM A516 Gr 70?
O material está principalmente associado à fabricação de equipamentos sujeitos à pressão e à caldeiraria de processo.
Vasos de pressão
É uma das aplicações mais características da especificação ASTM A516.
Trocadores de calor
Pode integrar componentes sujeitos à pressão quando essa especificação é definida no projeto.
Separadores e vasos de processo
Utilizado em equipamentos industriais destinados ao processamento e separação de fluidos.
Recipientes pressurizados
Aplicável à fabricação de equipamentos para contenção de fluidos sob pressão, conforme os requisitos do projeto.
Indústria de óleo e gás
Pode aparecer em vasos, separadores e outros equipamentos de processo utilizados nesse segmento.
Caldeiraria pesada
Utilizado em equipamentos e conjuntos soldados quando a especificação ASTM A516 é prevista pela engenharia.
Por que o ASTM A516 Gr 70 é associado a equipamentos soldados?
Vasos de pressão e equipamentos de processo normalmente são fabricados a partir de chapas cortadas, conformadas e unidas por soldagem.
Nesse contexto, a seleção do material não pode considerar apenas sua resistência mecânica. A espessura, composição química, condição de fornecimento e procedimento de soldagem fazem parte do processo de fabricação.
Por isso, o ASTM A516 Gr 70 é especificado em conjunto com os requisitos de engenharia e fabricação aplicáveis ao equipamento.
Na fabricação, considere
- espessura da chapa;
- composição e certificado do material;
- procedimento de soldagem aplicável;
- condição térmica de fornecimento;
- requisitos do código do equipamento;
- tratamentos térmicos quando necessários.
ASTM A516 Gr 70 é sempre fornecido normalizado?
Não.
Chapas com espessura de até 40 mm são normalmente fornecidas na condição laminada, embora possam ser solicitadas normalizadas, aliviadas de tensões ou em ambas as condições.
Para espessuras superiores a 40 mm, a especificação ASTM A516/A516M determina que as chapas sejam normalizadas.
Quando ensaios de tenacidade ao entalhe são exigidos em chapas de até 40 mm, a normalização também passa a ser requerida, salvo especificação diferente do comprador.
A espessura interfere na condição de fornecimento
A condição térmica não deve ser presumida apenas pela identificação “A516 Gr 70”.
Espessura e requisitos de tenacidade devem ser informados durante a cotação.
ASTM A516 Gr 70 sempre possui ensaio Charpy?
Não necessariamente.
A especificação ASTM A516 é destinada a aplicações em que uma melhor tenacidade ao entalhe é importante, mas isso não significa que toda chapa Grade 70 seja automaticamente fornecida com o mesmo requisito de impacto.
O ensaio Charpy V-Notch pode ser solicitado como requisito suplementar e sua necessidade depende do projeto, temperatura de operação, espessura e código aplicável ao equipamento.
Vai precisar de ensaio Charpy?
Informe essa condição já na solicitação de cotação.
- ensaio Charpy V-Notch;
- temperatura de ensaio;
- energia mínima requerida;
- condição normalizada, quando aplicável;
- demais requisitos suplementares do projeto.
ASTM A516 Gr 70 x ASTM A36: qual é a diferença?
Os dois materiais podem aparecer em projetos industriais, mas foram especificados para finalidades diferentes e não devem ser tratados como equivalentes.
| Característica | ASTM A516 Gr 70 | ASTM A36 |
|---|---|---|
| Finalidade principal | Chapas para vasos de pressão | Aplicações estruturais |
| Contexto típico | Vasos, equipamentos de processo e componentes sujeitos à pressão | Estruturas, bases, suportes e componentes estruturais |
| Resistência à tração do Grade 70 | 485–620 MPa | Segue os requisitos próprios da especificação ASTM A36 |
| Tenacidade | Especificação direcionada a aplicações nas quais melhor tenacidade ao entalhe é importante | Não possui a mesma finalidade de especificação para vasos de pressão |
| Substituição direta | Não. Qualquer alteração deve ser tecnicamente validada pela engenharia responsável. | |
O que verificar antes de comprar ASTM A516 Gr 70?
Informar apenas “A516 Gr 70” pode não ser suficiente para definir corretamente o material necessário para o projeto.
Norma e grau completos
Confirme se o projeto solicita ASTM A516 Gr 70 ou ASME SA-516 Gr 70 e reproduza a identificação prevista na documentação técnica.
Espessura e dimensões
Informe espessura, largura e comprimento. A espessura também interfere na condição térmica de fornecimento.
Ensaios e condição de fornecimento
Indique requisitos como normalização, Charpy, ensaio ultrassônico ou outras exigências previstas no projeto.
Certificação e logística
Informe documentação necessária, quantidade, processamento solicitado, prazo e local de entrega.
Confira o desenho e a lista de materiais
Antes de solicitar a cotação, verifique se estão definidos:
- ASTM A516 ou ASME SA-516;
- Grade 70;
- espessura;
- largura e comprimento;
- condição de fornecimento;
- requisitos de impacto;
- ensaios adicionais;
- certificado e rastreabilidade;
- quantidade e destino da entrega.
Precisa comprar ASTM A516 Gr 70?
Envie a especificação, espessura, dimensões e quantidade necessária.
Se o projeto exigir normalização, ensaio Charpy, ultrassom, certificado ou outro requisito adicional, inclua essas informações na consulta.
A NSF Steel verifica disponibilidade, possibilidades de processamento, preço, prazo e condições de entrega.
